Мельница предназначена для измельчения строительных
материалов малой и средней твердости сухим способом.
Условия
эксплуатации мельницы по 3 категории размещения, климатическое исполнение
мельницы У — эксплуатация в теплой и жаркой зонах, в которых средняя из
ежегодных абсолютных максимумов температура воздуха выше +40°С и (или)
сочетание температуры равной или выше 20°С и относительной влажности, равной
или выше 80% наблюдается более 12 часов в сутки за непрерывный период более/2-х
месяцев в году.
Мельница должна эксплуатироваться в нерегулярно
отапливаемых, закрытых металлических с
теплоизоляцией, каменных, бетонных, деревянных помещениях с естественной вентиляцией
при отсутствии воздействия атмосферных осадков, прямого солнечного излучения:
существенное уменьшение ветров, существенное уменьшение или отсутствие
воздействия рассеянного солнечного излучения и конденсации влаги.
Рабочая
температура эксплуатации верхняя + 40°С. Нижняя —45°С, среднее значение 10°С.
Допускается эксплуатация в
микроклиматических районах или местах размещения отличающихся от тех, для которых они предназначены, если
климатические факторы в период эксплуатации не выходят за пределы номинальных
значений, установленных
для мельницы.
Среднемесячная
относительная влажность воздуха — 80% при 20°С в течение 6
месяцев, максимальное
значение – 98% при 25°С в течение 6
месяцев.
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Наименование показателей, единиц измерения
|
Значения (номинальные)
|
|
1
|
2
|
|
Общие данные
|
|
|

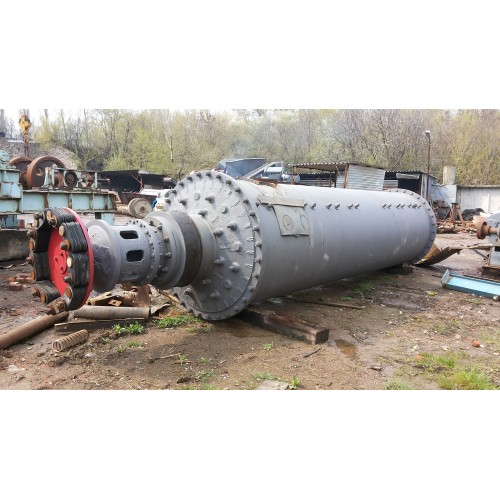

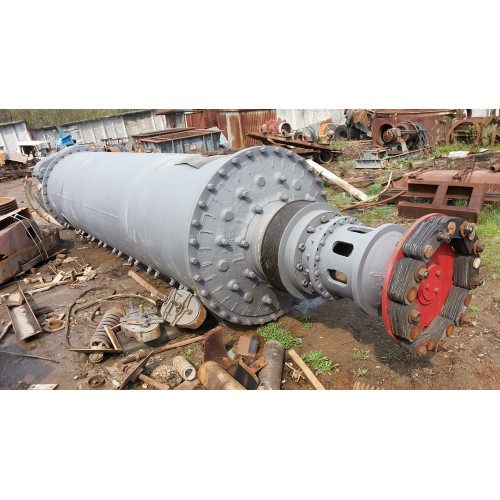

Тип мельницы
|
шаровая
двухкамерная
|
|
Индекс мельницы
|
1456А У3
|
|
Номинальный рабочий объём барабана, м³
|
8
|
|
Диаметр барабана внутренний без
футеровки, мм
|
1512
|
|
Длина барабана, мм
|
5600
|
|
Частота вращения мельницы С¯¹ (об/мин)
|
0,483
(29)
|
|
Производительность при помоле извести
с песком в соотношении 1:1
|
8 т/ч
|
|
Крупность кусков извести 20 мм
(отдельные куски до 50 мм), прочность 125 кг/см² при следующем ситовом
анализе:
Остатки
на ситах:
063 0315 016 <016
в % - 0,028 1,200 98,772
- 0,010 1,080 98,910
|
|
|
Габаритные размеры, мм не более
длина
|
12000
|
|
ширина
|
2600
|
|
высота
|
2300
|
|
Масса мельницы без смазочного и
электрического оборудования, фундаментной арматуры, устройств для механизации
и борьбы с шумом, мелющих тел, т, не более
|
26
|
|
Масимальная масса мелющих тел, т
|
11
|
|
Уровни звукового давления в октавных
полосах частот на
расстоянии 1 м от наружного контура мельницы:
|
|
1
|
2
|
|
Среднегеометрическая частота октавы,
Гц
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
Уровень звукового давления, Дб, не
более
|
115
|
110
|
107
|
104
|
102
|
97
|
90
|
82
|
|

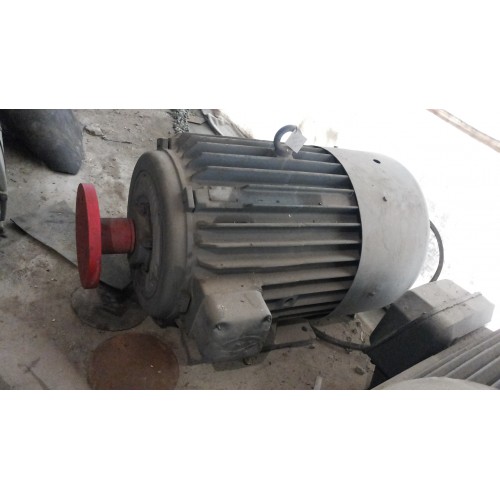

Двигатель
|
|
|
Тип
|
4АНК315М8
|
|
Мощность, кВт
|
132
|
|
Частота вращения вала С¯¹, (об/мин)
|
12,25
(730)
|
|
Напряжение, В
|
380/660
|
|

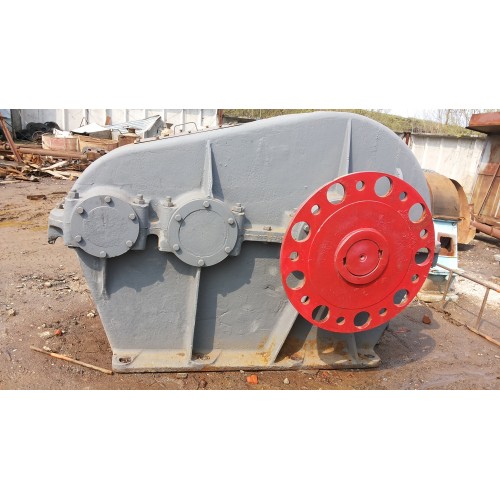

Редуктор
|
|
|
Передаточное число
|
25
|
